产品特性
PRODUCT CHARACTERISTICS

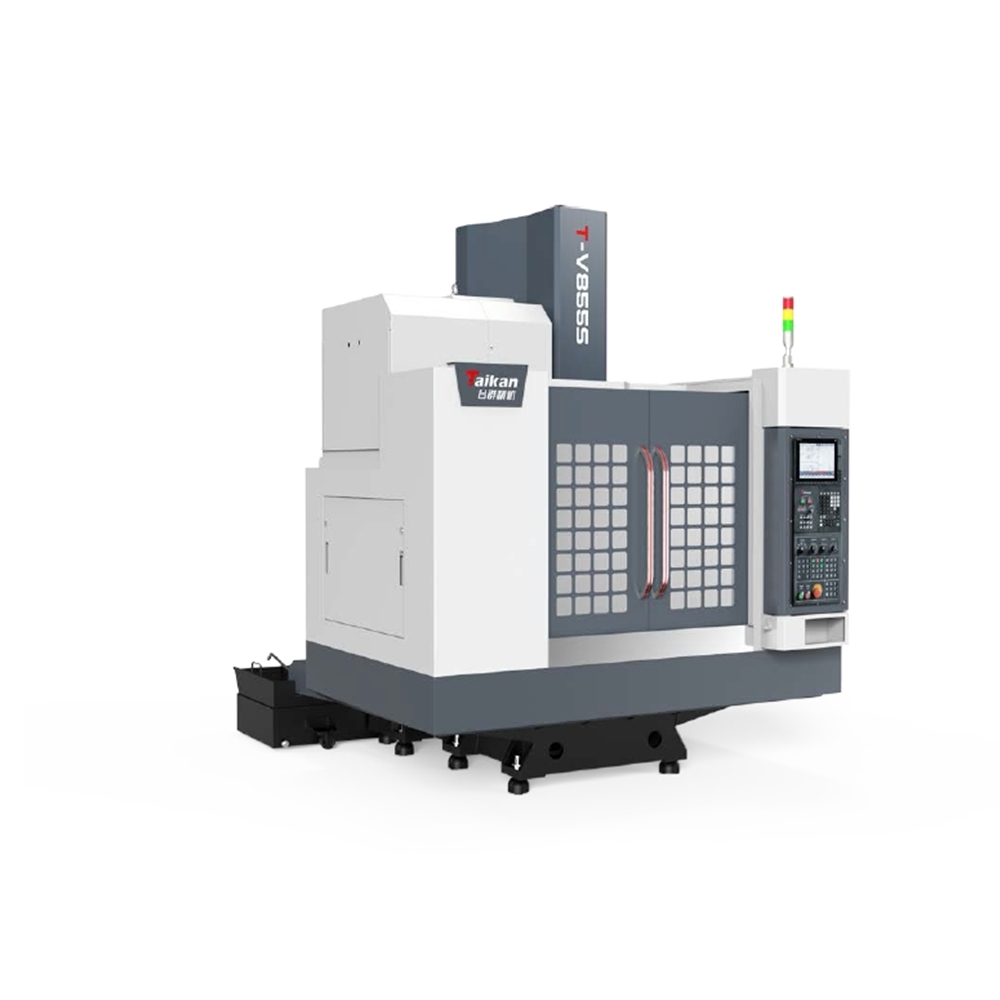

T-V855S线轨型立式加工中心，是一台中小型规格的机床，工件在一次装夹后可以连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工。该机床采用了精密级的线轨及丝杠，机床具有更好的动态响应性，可以实现高速切削，低速无爬行，广泛用于通用行业、5G产品、五金、汽配、医疗器械行业。
- 整机结构为定柱式，十字滑台结构。机身采用超大稳固底座，大跨距人字形立柱，高速切削不震动不变形。
- 基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到稳定的精度。
- 三轴导轨采用滚珠线轨，低摩擦，低噪音。
- 刀库采用喜乐娱乐的24把刀臂式刀库，质量可靠，性能稳定。
- 主轴采用喜乐娱乐的高速主轴单元，配BT40-12000r/min直联头，主轴前端采用迷宫设计，并带气幕保护功能，防止切削液进入主轴轴承。
- 配置容积式及强制润滑油系统，保证全机床各运动部件润滑良好。
- 机床两侧大斜坡后冲水排屑，水箱后置设计，人性化，高效率。水箱过滤系统，为工件加工提供良好的切削液。
- 配备高性能三菱M80B数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
应用领域
APPLICATION AREA
适用于中小型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工，广泛用于通用行业、5G产品、五金、汽配、医疗器械行业。
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
参数 |
|
工作台尺寸 |
mm |
1000*500 |
|
X/Y/Z三轴行程 |
mm |
800/500/550 |
|
工作台承重 |
kg |
500 |
|
主轴端面到工作台面距离 |
mm |
125～675 |
|
工作台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
|
转速范围（选配） |
r/min |
直联12000 |
|
主轴锥度 |
/ |
BT40 |
|
X、Y、Z轴快移速度 |
m/min |
48/48/48 |
|
刀库容量（选配） |
把 |
24 |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
备注：以上所有图片仅供参考，以实际交付为准；本公司产品不断改进，上述资料若有变更，恕不另行通知。
